Tehomuuntajan elinkaarenhallinta: käyttöönotto, öljyn seuranta ja optimointi
Muuntajaöljyn hallinta ei ole yksittäinen toimenpide; se on jatkuva prosessi, joka kattaa laitteen koko käyttöiän. Oikein toteutettuna se estää teollisuus- ja energiainfrastruktuurin kalleimpia vikaantumisia, pidentää muuntajan käyttöikää vuosikymmenillä ja tuottaa datan faktapohjaisiin käytöstäpoistopäätöksiin.
Tämä opas käsittelee jokaisen vaiheen: käyttöönoton, operatiivisen seurannan, elinkaaren optimoinnin ja milloin toimia datan perusteella.
Miksi muuntajaöljyn hallinta on tärkeää
Tehomuuntaja ja eristeöljysäiliö
Tehomuuntajat ovat pisimpään käytössä olevien ja suurimpien seurausten omaavien laitteiden joukossa missä tahansa teollisuus- tai energiatoiminnassa. Ne ovat kriittistä infrastruktuuria sähköntuotannossa ja siirrossa, kaivostoiminnassa ja raskaassa teollisuudessa sekä yhä kasvavassa määrin tekoälydatakeskusten räjähdysmäisessä kasvussa, jossa tehomuuntajien vikaantuminen voi aiheuttaa täydellisen sähkökatkon koko laitokselle.
Toisin kuin useimmat teollisuuslaitteet, muuntajia ei voida nopeasti korvata. Suurten tehomuuntajien toimitusajat voivat ylittää jopa 12–18 kuukautta. Vikaantuminen ei ole kunnossapitotapahtuma; se on strateginen riski.
Muuntajaöljy palvelee samanaikaisesti kahta tehtävää: sähköistä eristystä ja lämmönsiirtoa. Sen hajoaminen on hidasta, näkymätöntä rutiinitarkastuksissa ja lähes aina havaittavissa kuukausia etukäteen systemaattisen öljyanalyysin ja reaaliaikaisen seurannan avulla, edellyttäen että oikea ohjelma on käytössä.
Käyttöönottovaihe – oikein alusta asti
Muuntajan käyttöönoton aikana tehdyt päätökset luovat lähtötason kaikelle mitä seuraa. Huono käyttöönotto, kuten saastunut öljy, jäännöskosteus tai riittämättömät lähtötasomittaukset, luo ongelmia, jotka kertautuvat koko käyttöiän ajan.
Öljyn laatuvaatimukset ennen käyttöönottoa
Muuntajaöljyn on täytettävä tiukat puhtausvaatimukset ennen muuntajan käyttöönottoa. Ensisijaiset kansainväliset standardit ovat IEC 60296 (käyttämättömien mineraalieristysöljyjen spesifikaatio) ja IEC 60422 (mineraalieristysöljyjen huolto ja valvonta käytössä). Keskeisiä käyttöönottoparametreja ovat:
Läpilyöntijännite (BDV) – valmistajan määrittelemä minimidielektrinen lujuus. Yleiset suositukset on määritelty myös IEC-standardeissa; tyypillisesti ≥ 40 kV uudelle öljylle yli 72,5 kV:n tehomuuntajissa.
Vesipitoisuus – enimmäiskosteustaso ennen täyttöä; tyypillisesti ≤ 10 ppm suurjännitesovelluksissa
Hiukkaspuhtaus – ISO-puhtausluokka tarkistettu ennen öljytäyttöä; jopa pienet hiukkaset voivat silloittaa eristysvälin sähköisen rasituksen alla
Neutralointiluku – uuden öljyn tulisi olla käytännössä happovapaa; mikä tahansa happamuus käyttöönotossa viittaa öljyn epäpuhtauksiin tai hajoamiseen varastoinnin aikana
Inhibiittoripitoisuus – inhiboiduille öljyille inhibiittoripitoisuus käyttöönotossa luo lähtöreservin hapettumisensuojaukselle
Kosteudenhallinta ja kuivaus
Kosteus on yksi haitallisimmista epäpuhtauksista muuntajan eristysjärjestelmissä. Vesi siirtyy öljyn ja selluloosapaperin eristyksen välillä lämpötilasta riippuen; paperi sitoo huomattavasti enemmän kosteutta kuin öljy käyttölämpötilassa, mikä tarkoittaa että pelkästään öljystä mitattu kosteuspitoisuus aliarvioi eristysjärjestelmän todellisen kosteuskuorman.
Muuntajille, joita on varastoitu, kuljetettu tai altistettu ympäristön kosteudelle, kuivaus ja kaasunpoisto ennen öljyntäyttöä on kriittistä. Tyhjiö-öljyntäyttö poistaa samanaikaisesti sekä kosteuden että liuenneet kaasut. Kynnysarvot ylittävä jäännöskosteus on käsiteltävä ennen käyttöönottoa, ei sen jälkeen.
Ensimmäinen DGA-mittaus – lähtötason määrittäminen
Ennen käyttöönottoa tehty liuennut kaasu -analyysi (Dissolved Gas Analysis – DGA) luo lähtötason, johon kaikkia tulevia mittauksia verrataan. Tämä ei ole vapaaehtoista; ilman käyttöönottoa edeltävää lähtötasoa ei ole luotettavaa tapaa määrittää, ovatko myöhemmin havaitut kaasut olleet olemassa aiemmin, tulleet asennuksen aikana vai ovatko ne seurausta käytön aikaisista vioista.
Lähtötaso-DGA tulee kirjata laitteen kunnossapitohistoriaan ja säilyttää muuntajan koko käyttöiän ajan.
Operatiivinen seuranta – mitä mitataan ja miksi
Käyttöönoton jälkeen muuntajaöljyn kunnonvalvonta yhdistää laboratorioanalyysin (kriittisyyden salliessa) reaaliaikaiseen online-seurantaan. Molemmat lähestymistavat palvelevat erilaisia mutta toisiaan täydentäviä rooleja: laboratorioanalyysi tarjoaa kattavan säännöllisen diagnostiikan; reaaliaikainen seuranta tarjoaa jatkuvan näkyvyyden ja varhaisen vikojen havaitsemisen näytteenottoväliaikojen välillä.
Liuennut kaasu -analyysi (DGA)
Liuennut kaasu -analyysi (DGA) on tehokkain diagnostiikkatyökalu käytössä oleville muuntajille. Muuntajan sisäiset sähköiset ja lämpöviat tuottavat karakteristisia kaasuja, jotka liukenevat öljyyn. Kaasuyhdistelmä ja pitoisuustrendi tunnistavat vian tyypin:
Vety (H₂) – osapurkaus; koronatoiminta öljyssä tai paperissa
Asetyleeni (C₂H₂) – valokaaritoiminta; suuren energian sähköpurkaus; asetylenin esiintyminen on aina vakavaa
Etyleeni (C₂H₄) – öljyn ylikuumeneminen korkeassa lämpötilassa (yli 300°C)
Metaani (CH₄) ja etaani (C₂H₆) – matalanlämpötilan lämpöviat; öljyn tai paperin ylikuumeneminen kohtalaisissa lämpötiloissa
Hiilimonoksidi (CO) ja hiilidioksidi (CO₂) – selluloosapaperin eristyksen hajoaminen; kohonnut CO₂/CO-suhde osoittaa kiihtynyttä paperin ikääntymistä
DGA-tulkinta perustuu muutosnopeuteen ja trendiin, ei pelkästään absoluuttisiin arvoihin. Hidas, tasainen metaanin nousu voi olla hyvänlaatuinen; nopea asetyleenin nousu vaatii välittömiä toimenpiteitä. Standarditulkintamenetelmiä ovat IEC 60599 ja IEEE C57.104.
Näytteenottotiheys riippuu muuntajan kriittisyydestä ja iästä. Kriittisille laitteille vuosittainen DGA on minimi; neljännesvuosittainen tai jatkuva online-DGA-seuranta on perusteltua muuntajille, joilla havaitaan epänormaaleja trendejä tai jotka toimivat korkean kriittisyyden sovelluksissa, kuten datakeskuksissa tai sähköasemilla.
Öljyn ikääntymisparametrit
DGA:n lisäksi kattava öljyanalyysiohjelma seuraa öljyn asteittaista hajoamista:
Neutralointiluku / TAN – nouseva happamuus kiihdyttää eristyksen hajoamista ja metallin korroosiota; IEC 60422 määrittelee toimintarajat
Läpilyöntijännite (BDV) – säännöllinen mittaus seuraa dielektristä lujuutta ajan myötä; laskeva BDV osoittaa kontaminaation, kosteuden lisääntymisen tai hapettumistuotteiden kertymisen
Rajapintajännitys (IFT) – herkkä varhainen indikaattori hapettumistuotteista ja polaarisista epäpuhtauksista öljyssä; laskeva IFT edeltää usein mitattavaa happamuuden nousua
Ulkonäkö – tummuminen osoittaa hapettumis- ja lämpöhajoamistuotteita; käytetään nopeana seulontaindikaattorina
Inhibiittoripitoisuus – inhiboiduille öljyille jäljellä oleva inhibiittoripitoisuus määrittää jäljellä olevan hapettumisensuojauksen
Kosteuden seuranta käytön aikana
Kosteuden seuranta käytössä olevissa muuntajissa edellyttää öljyn lämpötilan ja kosteusjakauman välisen suhteen ymmärtämistä. Käytetään kahta mittausmenetelmää:
Absoluuttinen vesipitoisuus (ppm) – mitataan laboratoriossa jäähdytetystä näytteestä; on tulkittava suhteessa öljyn lämpötilaan näytteenottohetkellä
Suhteellinen kyllästyminen (% RS) – mitataan online-sensoreilla; suoraan vertailtavissa lämpötilasta riippumatta; öljytyypistä riippuen yli 20–30 %:n RS-arvot osoittavat kohonnutta riskiä dielektriselle suorituskyvylle
Öljypiiriin asennetut reaaliaikaiset kosteussensorit tarjoavat jatkuvaa suhteellisen kosteuden seurantaa, mikä on erityisen arvokasta kosteissa ympäristöissä toimiville muuntajille tai muuntajille, joiden paperieristeessä kosteuden siirtyminen on tunnettu riski.
Furaanianalyysi – eristyksen käyttöiän arviointi
Furaanit (furfuraali ja siihen liittyvät yhdisteet) ovat hajoamistuotteita, jotka vapautuvat selluloosapaperin eristeestä sen ikääntyessä. Furaanipitoisuus öljyssä antaa suoran arvion paperieristeen hajoamisesta ja jäljellä olevasta eristyksen käyttöiästä. Tätä tietoa ei voida saada millään muulla ei-invasiivisella menetelmällä.
Furaanianalyysi on erityisen tärkeä yli 20–25 vuotta käytössä olleille muuntajille tai muuntajille, joilla havaitaan kohonneita CO/CO₂-arvoja DGA-tuloksissa.
Elinkaaren optimointi ja käytöstäpoistopäätökset
Öljyanalyysi ja seurantadata saavat todellisen arvonsa vasta kun ne ohjaavat toimenpiteitä. Öljydata ohjaa valintaa kolmen päätoimenpiteen välillä.
Inhibiittorilisäys

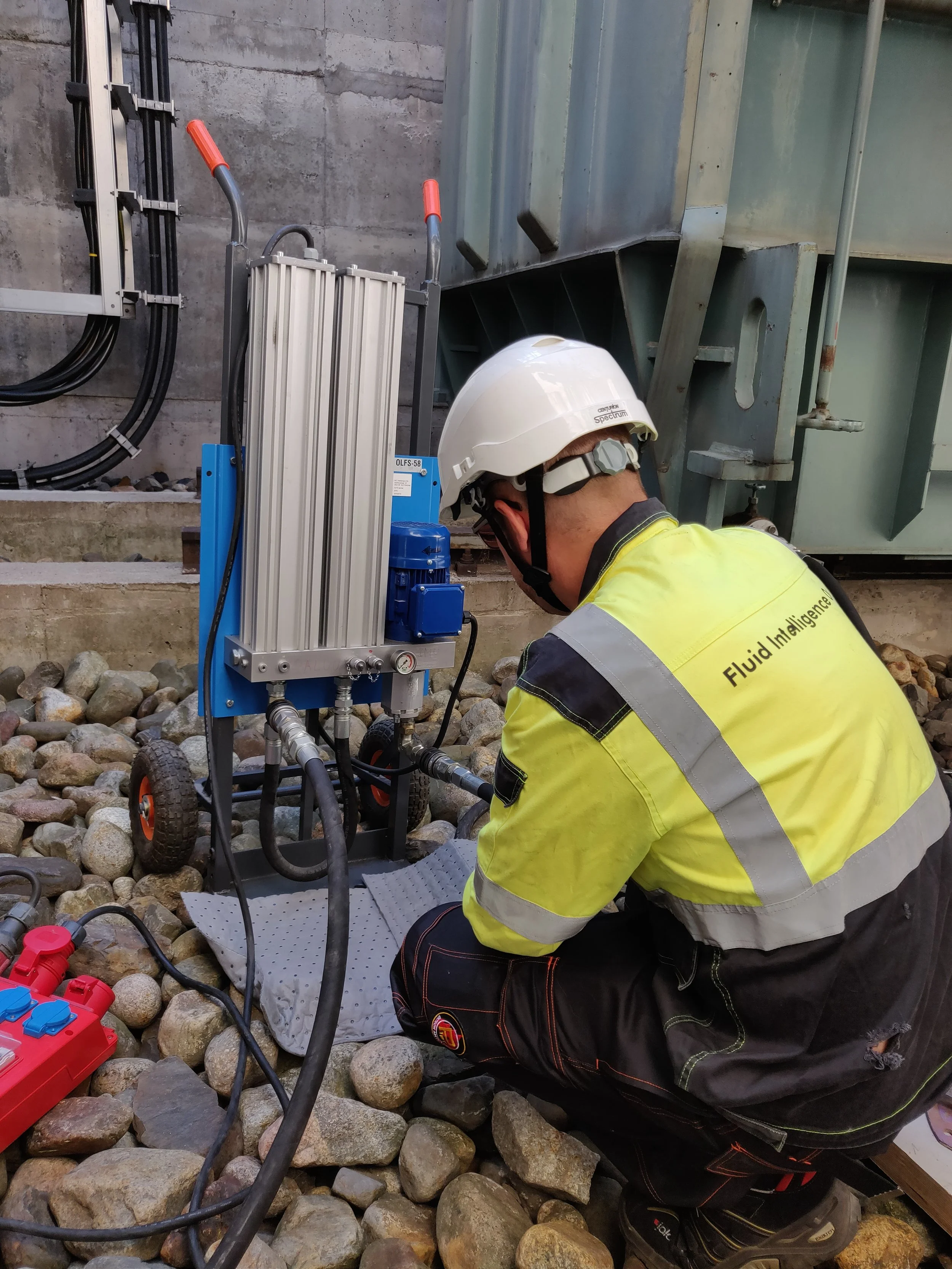

Tehomuuntajan eristeöljyn suorituskyvyn optimointi
Inhiboiduissa muuntajaöljyissä normaali hapettumisprosessi kuluttaa inhibiittoripitoisuutta ajan myötä käytön aikana. Kun inhibiittoripitoisuus laskee kynnysarvon alapuolelle, öljyn hapettumisprosessi kiihtyy; hapettumisen sivutuotteet ja hajoamistuotteet alkavat kerääntyä öljyyn. Inhibiittorilisäys (lisäys ylimääräisellä inhiboidulla öljyllä) palauttaa hapettumisensuojauksen vaatimatta öljynvaihtoa ja pidentää öljyn jäljellä olevaa käyttöikää vuosilla ennallistamalla öljyn kunnon vastaamaan uutta öljyä.
Tämä on yksi kustannustehokkaimmista elinkaari-interventioista ikääntyville muuntajaöljyille. Se välttää täydellisen öljynvaihdon kustannukset, seisokit ja ympäristövaikutukset.
Kenttätulos — Terrafame Oyj (tehomuuntaja): Öljyanalyysi tunnisti vähentyneen hapettumisinhibiittoripitoisuuden kriittisessä muuntajassa. Inhibiittorilisäys palautti öljyn suojauksen, paransi käyttövarmuutta ja tuotti 80 % CO₂-vähenemän verrattuna täydelliseen öljynvaihtoon, merkittävien kustannussäästöjen ohella. Muuntaja jatkoi toimintaa ilman keskeytystä.
Öljyn regenerointi
Kun öljyyn on kertynyt hapettumistuotteita (sakka, hapot) mutta paperieristeessä on vielä käyttöikää jäljellä, öljyn regenerointi (paikan päällä tapahtuva suodatus ja käsittely adsorbenttien avulla) voi palauttaa öljyn laadun lähes uuden veroiseksi ilman öljyn tyhjentämistä ja vaihtamista. Regenerointi poistaa myös kosteuden ja hapot, jotka ovat siirtyneet paperista takaisin öljyyn, tarjoten öljyn kunnon ylläpidon ilman öljynvaihdon häiriöitä ja kustannuksia.
Öljynvaihto
Täydellinen öljynvaihto on perusteltua kun öljyn kunto on heikentynyt regenerointirajojen ulkopuolelle, kun kontaminaatiota ei voida poistaa suodatuksella, tai kun BDV ja happamuus ovat ylittäneet IEC-toimintarajat. Pelkkä öljynvaihto ei korjaa paperieristyksen hajoamista; furaanianalyysin tulisi kertoa, salliiko paperin kunto käytön jatkamisen öljynvaihdon jälkeen.
Käytöstäpoisto-arviointi ja dokumentaatio
Tehomuuntajien käytöstäpoistopäätösten, olipa kyse korvaamisesta, kunnostamisesta tai tehostetulla seurannalla jatkamisesta, tulisi perustua kaiken saatavilla olevan datan integroituun analyysiin: DGA-historia, öljyn ikääntymistrendi, furaanituloset, kuormitushistoria ja kunnossapitokirjaukset.
Hyvin ylläpidetty öljyanalyysiohjelma tarjoaa tarvittavan audit trailin tätä päätöstä varten. Ilman historiatietoja käytöstäpoistopäätökset palautuvat kalenteripohjaisiin korvaamisaikatauluihin, jotka usein aliarvioivat jäljellä olevan laitteen käyttöiän. Vaihtoehtoisesti saatetaan ajautua lykättyihin toimenpiteisiin, jotka aliarvioivat jäljellä olevan riskin.
Fluid Intelligence – muuntajaöljyn elinkaarenhallinta
Fluid Intelligence hallitsee muuntajaöljyä koko elinkaaren ajan, käyttöönoton lähtötasosta operatiivisen seurannan kautta optimointiin ja käytöstäpoistodokumentaatioon. Palvelu toimii yhtenä integroituna ohjelmana eikä sarjana irrallisia palveluita.
Ohjelma yhdistää:
Laboratorioanalyysi – kattava muuntajaöljyanalyysi, joka kattaa DGA:n, öljyn ikääntymisparametrit, kosteuden, furaanit, BDV:n ja inhibiittoripitoisuuden asiantuntijatulkinnalla ja selkeillä toimenpidesuosituksilla
Reaaliaikainen seuranta – Connected Oil® -sensorit tarjoavat jatkuvaa kosteus-, lämpötila- ja dielektristä seurantaa kriittisille muuntajille, sulkien aukon säännöllisten laboratorionäytteiden välillä ja mahdollistaen välittömän reagoinnin kehittyviin vikoihin
Lab & Oil Data Manager – strukturoitu alusta kaikelle historialliselle öljydatalle, DGA-trendeille, kuntopisteytyksille ja kunnossapitotoimenpiteille; tarjoaa täydellisen elinkaarinäkymän aikajanalla ja audit trailin elinkaari- ja säädöstenmukaisuuspäätöksiin
Nesteiden optimointi – Nesteiden optimointi kattaa veden ja kosteuden poiston, inhibiittorilisäyksen, öljyn regeneroinnin ja kohdennetun suodatuksen analyysilöydösten pohjalta, toimitettuna osana jatkuvaa ohjelmaa
Elinkaarineuvonta – asiantuntijapohjainen käytöstäpoisto-arviointi, joka integroi kaiken saatavilla olevan datan strukturoituun suositukseen korvaa-, kunnosta- tai jatka-päätöksille sekä jäteöljyn regenerointineuvonnan muuntajaöljyn CO₂-päästöjen minimoimiseksi
Datakeskuksille, joissa muuntajaöljy on yksi kolmesta kriittisestä nestealueesta nestejäähdytyksen ja varavoimapolttoaineen ohella, Fluid Eye® tarjoaa yhtenäisen elinkaarinäkymän yhdistäen kaikki AI-datakeskusten kriittiset nestejärjestelmät. Lue lisää Fluid Eye®:stä tekoälydatakeskuksille (englanniksi) →
