Miten öljyanalyysi parantaa laitteiden käyttövarmuutta
Öljyanalyysi parantaa laitteiden käyttövarmuutta havaitsemalla kontaminaation, kulumisen ja öljyn hajoamisen ennen kuin ne aiheuttavat vikaantumisia. Sen sijaan että odotettaisiin oireiden ilmaantumista tai vaihdettaisiin öljy kiintein aikavälein, öljyanalyysi antaa kunnossapitotiimeille datan toimia oikeaan aikaan — oikealla koneikolla, oikeasta syystä.
Tämä opas käsittelee kuutta laitetyyppiä, joissa öljyanalyysi tuottaa selkeimmän käyttövarmuushyödyn, sekä kunkin laitteen tyypilliset vikaantumismekanismit ja sen mitä data mahdollistaa käytännössä: 1. Vaihteistot, 2. Turbiinit ja moottorit, 3. Kompressorit, 4. Hydraulijärjestelmät, 5. Laakerit, pumput ja kiertovoitelujärjestelmät sekä 6. Muuntajat ja eristeöljyt.
1. Vaihteistot
Missä vaihteistoja käytetään
Teollisuusvaihde ja voitelu
Teollisuusvaihteistot ovat vikaantumisen kannalta kriittisimpiä laitteita monissa tehtaissa. Ne toimivat paperi- ja selluteollisuuden koneissa, kaivoskuljettimissa ja murskaimissa, prosessiteollisuuden voimansiirroissa, nostureissa ja teollisuuden käsittelylaitteissa. Vaihteiston vikaantuminen ei tapahdu koskaan eristettynä — se pysäyttää yleensä koko siihen kytketyn prosessin.
Mitä öljyanalyysi paljastaa
Vaihteistoöljy hajoaa mekaanisen kulumisen, kontaminaatioaltistuksen ja hapettumisen yhdistelmän seurauksena. Öljyanalyysi seuraa:
Kulumismetallit (rauta, kupari, kromi) — ilmaisevat hammas- ja laakerikulumisen varhaisvaiheessa, ennen kuin tärinä tai ääni tulee havaittavaksi
Vesipitoisuus — veden tunkeutuminen kiihdyttää hapettumista ja tuhoaa öljykalvon, johtaen pintaväsymiseen
Hiukkasmäärä ja puhtaus — kohonneet ISO-puhtausluokat merkitsevät kontaminaatiota prosessiympäristöstä tai sisäisistä kulumishiukkasista
Viskositeetti — viskositeetin muutos ilmaisee öljyn hajoamisen, väärän nesteen sekoittumisen tai lämpötilaan liittyvän hajoamisen
Happamuus (TAN) — nouseva kokonaishappoluku merkitsee hapettumista ja lisäaineiden ehtymistä
→ Vaihteiston öljyanalyysi — parametrit, näytteenotto ja mitä odottaa
Mitä varhainen havaitseminen mahdollistaa
Esimerkiksi veden tunkeutumisen havaitseminen ennen laakeri- tai hammaspyörävaurion syntymistä on yksi öljyanalyysin tuottamista suurista hyödyistä. Paperi- ja selluteollisuudessa sekä raskaassa teollisuudessa suuri vaihteistovika tarkoittaa tyypillisesti useita päiviä kestävää suunnittelematonta tuotantoseisokkia ja korjauskustannuksia, jotka alkavat monesti 100 000 eurosta ylöspäin.
Kenttätulos — Pulp & Paper Corp. (paperikoneen vaihteisto): Öljyanalyysi havaitsi veden tunkeutumisen kriittiseen vaihteistoon ennen laakerivaurion syntymistä. Toimenpide — öljynvaihto ja tiivisteen tarkastus — esti satojen tuhansien eurojen arvoisen vian ja vältti suunnittelemattoman seisokin.
2. Turbiinit ja moottorit
Missä turbiineja ja moottoreita käytetään
Turbiinin voitelu ja huolto
Höyryturbiinit, vesiturbiinit, kaasuturbiinit, kaasumoottorit ja dieselmoottorit ovat energiantuotannon, teollisten prosessilaitosten ja varavoimainfrastruktuurin selkäranka. Niiden kriittisyys on korkea ja vikaantumiskustannus vakava — sekä laitehankinnan että menetetyn tuotanto- tai generointikapasiteetin osalta.
Mitä öljyanalyysi paljastaa — turbiinit
Turbiiniöljyt toimivat vaativissa mutta vakaissa olosuhteissa ja on suunniteltu pitkään käyttöikään ja korkeaan puhtauteen. Öljyanalyysi seuraa:
Hapettuminen ja TAN — turbiiniöljyt hajoavat hapettumisen kautta; nouseva happamuus merkitsee lyhentynyttä jäljellä olevaa käyttöikää ja lakkautumisriskiä
Lakkautumispotentiaali (varnish) — liukoiset hajoamistuotteet kerrostuvat servoventtiileihin, lämmönvaihtimiin ja laakereihin aiheuttaen ohjausvikoja ja ylikuumenemista
Vesipitoisuus — erityisen merkittävä höyry- ja vesiturbiineissa; pienikin kosteuspitoisuus heikentää öljykalvon lujuutta ja kiihdyttää hapettumista
Hiukkasmäärä ja puhtaus — turbiinijärjestelmät vaativat korkean puhtauden; jo vaatimaton kontaminaatio voi vaikuttaa ohjausventtiileihin ja laakeripintoihin
Lisäainepitoisuudet — antiok ehtyminen merkitsee öljyn käyttöiän lähestyvää loppua
→ Turbiiniöljyn analyysi — parametrit ja seurantamalli
Mitä öljyanalyysi paljastaa — moottorit
Moottoriöljyt toimivat perustavanlaatuisesti erilaisissa olosuhteissa — korkeat palamislämpötilat, noki, polttoainelaimennus ja puhalluskaasut. Öljy toimii osittain pesuaineena ja osittain voiteluaineena. Öljyanalyysi seuraa:
Kulumismetallit (rauta, kupari, lyijy, tina, alumiini) — laakeri-, sylinteriseinämä- ja mäntäkulumisen varhaisia merkkejä
Noki ja palamisjäämät — kohonnut nokipitoisuus merkitsee palamishyötysuhteen ongelmia tai ruiskuttimien vikoja
Polttoainelaimennus — alentaa viskositeettia ja voitelutehoa; ilmaisee ruiskutus- tai palamisongelmia
Vesi ja glykoli — jäähdytyspiirin kontaminaatio johtaa voitelun hajoamiseen ja korroosioon
Viskositeetti — polttoainelaimennus alentaa viskositeettia; hapettuminen nostaa sitä; molemmat spesifikaation ulkopuolella ovat riskisignaaleja
TBN-ehtyminen — jäljellä oleva alkalisuusreservi kertoo öljyn kyvystä neutraloida palamiseen liittyviä happoja
→ Moottoriöljyn analyysi — parametrit ja seurantamalli
Mitä varhainen havaitseminen mahdollistaa
Turbiiniöljyn hajoaminen on usein hidasta ja näkymätöntä rutiinitarkastuksissa. Öljyanalyysiohjelma, joka seuraa hapettumistrendejä ajan myötä, voi tunnistaa ennenaikaisen ikääntymisen kuukausia ennen lakkautumisen tai laakerivaurion syntymistä — mahdollistaen suunnitellun toimenpiteen hätäkorjauksen sijaan.
Kenttätulos — Adven Oy (höyryturbiini): Öljyanalyysi tunnisti ennenaikaisen öljyn ikääntymisen ennen tilanteen pahenemista. Ennakoiva öljynhallinta esti vikaantumisen ja pidensi öljyn käyttöikää merkittävästi. Lue koko tarina →
Kenttätulos — Vatajankoski Oy (kaasumoottori): Jatkuva öljyanalyysi ja reaaliaikainen seuranta mahdollistivat kuntopohjaisen öljynvaihtopäätöksen kaasumoottorin osalta. Pidennetyt öljynvaihtovälit — perustuen todelliseen öljyn suorituskykydataan kiinteiden aikataulujen sijaan — tuottivat 60 % CO₂-vähenemän voiteluun liittyvistä päästöistä sekä merkittävät kustannussäästöt. Lue koko tarina täältä →
3. Kompressorit
Missä kompressoreita käytetään
Typpikompressori
Teollisuuskompressorit palvelevat prosessiteollisuutta, öljy- ja kaasuteollisuutta, jäähdytysjärjestelmiä ja pneumaattista infrastruktuuria. Ne toimivat jatkuvasti korkeassa lämpökuormassa, mikä tekee öljyn hajoamisesta nopeampaa kuin monissa muissa sovelluksissa. Kompressorivika jatkuvassa prosessiympäristössä johtaa tyypillisesti koko prosessin pysähtymiseen.
Mitä öljyanalyysi paljastaa
Kompressoriöljyt kohtaavat kohonneita hapettumisnopeuksia, kosteuden tunkeutumista ja prosessikaasujen aiheuttamaa kontaminaatiota. Öljyanalyysi seuraa:
Hapettuminen — lämmön aiheuttamat hajoamistuotteet muodostavat kerrostumia venttiileihin, lämmönvaihtimiin ja sylinteriseinämiin
Vesipitoisuus — tiivistynyt kosteus kontaminoi öljyn ja kiihdyttää hapettumista, erityisesti vaihtelevissa ympäristöolosuhteissa
Kulumismetallit (rauta, kupari, alumiini) — laakeri- ja sylinteriseinämäkuluminen, usein havaittavissa kauan ennen kuultavissa olevia tai lämpötilan aiheuttamia oireita
Hiukkasmäärä — kontaminaatio puristetusta väliaineesta tai sisäisistä kulumishiukkasista
Viskositeetti — lämpöhajoaminen alentaa viskositeettia ja kantavuutta korkeassa paineessa
→ Kompressoriöljyn analyysi — parametrit ja seurantamalli
Mitä varhainen havaitseminen mahdollistaa
Laakeriviat kompressoreissa kehittyvät usein nopeasti käynnistymisen jälkeen. Varhainen kulumismetallien havaitseminen mahdollistaa suunnitellun laakereiden vaihdon huoltoseisokissa — sen sijaan että tapahtuisi suunnittelematon hätäpysäytys, joka aiheuttaa prosessihäiriöitä alajuoksulle.
Kenttätulos — Woikoski Oy (teollisuuskompressori): Öljyanalyysi ja reaaliaikainen seuranta havaitsivat epänormaalit kulumismetallit, jotka viittasivat kehittyvään laakerivikaan. Oikea-aikainen toimenpide esti usean päivän seisokkiin johtavan täydellisen laakerivian ja mahdollisti ison kustannussäästön. Lue koko tarina →
4. Hydrauliikkajärjestelmät
Missä hydrauliikkajärjestelmiä käytetään

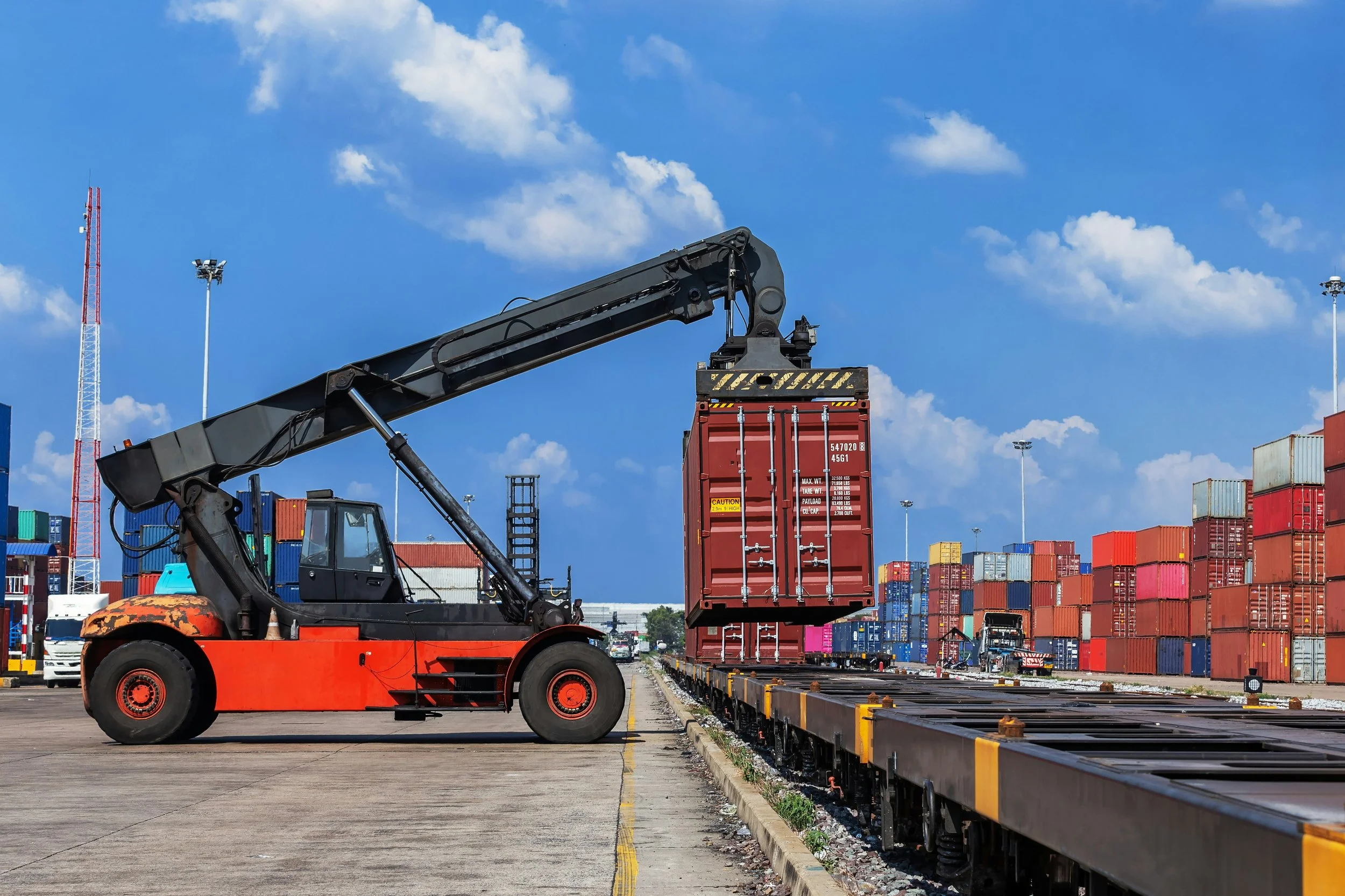

Hydraulijärjestelmä kontinkäsittelykoneessa
Hydrauliikkajärjestelmiä löytyy liikkuvasta kalustosta, raskaasta teollisuudesta ja prosessisovelluksista: murskaimista, kaivinkoneista, nostureista, paperikoneiden puristinnosista, ruiskuvalukoneista, terästehtaiden laitteista ja raskaan kaluston ajoneuvoista. Hydrauliikkaöljyn puhtaus on suoraan yhteydessä komponenttien käyttöikään — proportionaaliventtiilit ja pumput ovat erityisen herkkiä kontaminaatiolle.
Mitä öljyanalyysi paljastaa
Hydrauliikkajärjestelmät ovat erittäin herkkiä hiukkaskontaminaatiolle ja veden tunkeutumiselle. Öljyanalyysi seuraa:
Hiukkasmäärä (ISO-puhtaus) — pienetkin puhtausluokan muutokset lyhentävät dramaattisesti pumpun, venttiilin ja toimilaitteen käyttöikää; ISO 4406 -trendit tunnistavat kontaminaatiotapahtumat niiden tapahtuessa
Vesipitoisuus — vesi edistää mikrobien kasvua, aiheuttaa kavitaatiota ja kiihdyttää lisäaineiden ehtymistä
Kulumismetallit (rauta, kupari, alumiini) — pumpun ja venttiilin kuluminen havaittavissa varhaisvaiheessa alkuaineanalyysin avulla
Viskositeetti — spesifikaation ulkopuolinen viskositeetti alentaa järjestelmän hyötysuhdetta ja vaarantaa komponentit
Lisäaineiden ehtyminen — kulumisenestoaineet ehtyvät ajan myötä; ehtymisnopeuden seuranta tukee kuntopohjaista öljynvaihtopäätöstä
→ Hydrauliikkaöljyn analyysi — parametrit ja seurantamalli
Mitä varhainen havaitseminen mahdollistaa
Louhinta- ja murskaustoiminnassa hydrauliikkajärjestelmän vika ensisijaisessa murskaimessa pysäyttää koko tuotantovirran. Murskainhydrauliikan laakeriviat ovat kalliita sekä osien että pysähtyneen tuotannon osalta.
Kenttätulos — KiviSora Oy (hydraulinen murskain): Öljyanalyysi ja reaaliaikainen seuranta havaitsivat epänormaalit hiukkastasot ja kulumismetallit hydrauliikkajärjestelmässä, viitaten kehittyvään laakerikulumiseen. Ennaltaehkäisevä huolto vältti täydellisen laakerivian, pitkän seisokin ja korkeat korjauskustannukset. Lue koko tarina →
5. Laakerit, pumput ja kiertojärjestelmät
Missä näitä järjestelmiä käytetään
Kiertovoitelu paperikoneessa
Kiertovoitelujärjestelmät palvelevat paperi- ja sellukoneiden, elintarviketuotannon, jätteenkäsittelylaitosten, logistiikan kuljetinjärjestelmien ja yleisten prosessiteollisuuden laitteiden tarpeita. Näissä järjestelmissä olevat pumput ja laakerit ovat usein lukuisia ja yksittäiseltä arvoltaan vaatimattomia — mutta niiden yhteinen vaikutus käyttöaikaan on merkittävä.
Mitä öljyanalyysi paljastaa
Kiertojärjestelmiin kertyy kontaminaatiota ja hajoamistuotteita pitkien käyttöjaksojen aikana. Öljyanalyysi seuraa:
Kulumismetallit (rauta, kupari, lyijy) — laakeri- ja pumpun sisäinen kuluminen havaittavissa varhain alkuaineanalyysin avulla
Lakkautumispotentiaali (varnish) — öljyn hapettuminen kiertojärjestelmissä tuottaa liukoisia hajoamistuotteita, jotka kerrostuvat laakeripinnoille lakkakerrostumaksi; jo ohut lakkakalvo voi häiritä öljykalvon muodostumista ja laukaista laakerivian
Vesi ja kosteus — erityisesti paperi- ja selluympäristöissä, joissa prosessiveden tunkeutuminen on jatkuva riski
Hiukkasmäärä — hienohiukkaskontaminaatio kiertojärjestelmissä kiihdyttää abrasiivista kulumista laakereissa ja pumpun sisäosissa
Hapettuminen ja TAN — pitkäikäiset kierto-öljyt hajoavat vähitellen; hapettumistrendit välttävät sekä ennenaikaiset että myöhästyneet öljynvaihdot
Viskositeetti — viskositeetin muutos merkitsee öljyn hajoamista tai yhteensopimattomien öljyjen sekoittumista jaetuissa järjestelmissä
→ Öljyanalyysi - parametrit ja seurantamalli
Mitä varhainen havaitseminen mahdollistaa
Elintarviketuotannossa ja jätteenkäsittelyssä suunnittelemattomat pysähdykset tuovat mukanaan vaatimustenmukaisuus- ja kontaminaatioriskejä pelkkien seisokkikustannusten lisäksi. Paperi- ja selluteollisuudessa kiertojärjestelmävika puristinnosassa tai kuivausosassa merkitsee sekä menetettyä tuotantoa että potentiaalisia vaurioita huovissa ja teloissa. Öljyanalyysi mahdollistaa kuntopohjaisen toimenpiteen suurissa laakeri- ja pumppupopulaatioissa ilman jokaisen laitteen yksilöllistä seurantaa.
Kenttätulos — Sibelco Nordic (kivimurskauslaitos): Öljyanalyysi ja reaaliaikainen seuranta otettiin käyttöön pallomyllyn vaihteistossa ja laakerien kiertovoitelussa 24/7-tuotannossa kivipöly-ympäristössä. Ennen ohjelmaa laiterikot toistuivat säännöllisesti. Ohjelman jälkeen rikot loppuivat, öljynvaihtovälit pitenivät merkittävästi ja suorat kustannussäästöt seurasivat. Lue koko tarina →
6. Muuntajat ja eristeöljyt
Missä muuntajaöljyanalyysiä käytetään
Tehomuuntaja ja eristeöljysäiliö
Muuntajaöljy toimii sekä jäähdyttimenä että sähköeristeenä tehomuuntajissa. Kriittiset sovellukset kattavat sähköntuotannon ja -siirron, kaivostoiminnan ja raskaan teollisuusinfrastruktuurin sekä yhä enemmän konesalien varavoimajärjestelmät. Muuntajavika on tyypillisesti yksi suurimmista seurauksista minkä tahansa sähköinfrastruktuurin osalta.
Mitä öljyanalyysi paljastaa
Muuntajaöljyanalyysi käyttää laajempaa parametrijoukko kuin voiteluaineanalyysi, sisältäen sähköiset ja öljyssä liuenneet kaasumittaukset:
Liuennut kaasu -analyysi (DGA) — tehokkain diagnostiikkatyökalu muuntajille; tietyt kaasuyhdistelmät (vety, asetyleeni, etyleeni, metaani) osoittavat tietyn tyyppiset viat: lämpöviat, osapurkaukset, valokaaritukset ja eristeen ylikuumeneminen
Kosteuspitoisuus — vesi muuntajaöljyssä heikentää dielektristä lujuutta ja kiihdyttää paperieristeen ikääntymistä; jopa pienet lisäykset kantavat merkittävää riskiä
Dielektrinen lujuus (läpilyöntijännite) — suora mittaus öljyn kyvystä kestää sähköistä rasitusta; laskevat arvot osoittavat kontaminaation tai hajoamisen
Happamuus (TAN) ja inhibiittoripitoisuus — öljyn hapettuminen ja hapettumisinhibiittorien ehtyminen lyhentävät eristeen käyttöikää; inhibiittorien palautus voi pidentää muuntajan käyttöikää merkittävästi
Furaanit — paperieristeen hajoamistuotteet; furaanipitoisuus antaa arvion jäljellä olevasta eristeen käyttöiästä
Rajapintajännitys — herkkä varhainen indikaattori hapettumistuotteista muuntajaöljyssä
→ Muuntajaöljyn analyysi — parametrit, DGA ja seurantamalli
Mitä varhainen havaitseminen mahdollistaa
DGA-trendit mahdollistavat vikojen havaitsemisen kuukausia ennen muuntajan vikaantumista. Kaivostoiminnassa tai konesalissa suunnittelematon muuntajavika tarkoittaa täydellistä sähkökatkoa kohteeseen — ja vikaantumiskustannukset ylittävät monin verroin minkä tahansa seurantaohjelman kustannukset. Inhibiittorien palautus, kun öljyanalyysi sen osoittaa, on yksi kustannustehokkaimmista käyttövarmuustoimenpiteistä ikääntyville muuntajakannoille.
Kenttätulos — Terrafame (tehomuuntaja): Öljyanalyysi tunnisti vähentyneen hapettumisinhibiittoripitoisuuden kriittisessä muuntajassa. Inhibiittorien palautus paransi käyttövarmuutta, pidensi muuntajan käyttöikää ja tuotti mitattavia ympäristöhyötyjä välttämällä ennenaikaisen vaihdon. Lue koko tarina →
Öljyanalyysi osana nesteiden elinkaarenhallintaa
Öljyanalyysi on tehokkain osana rakenteellista nesteiden elinkaaristrategiaa — ei erillisenä diagnostiikkatapahtumana.
Vahvimmat kunnossapito-ohjelmat yhdistävät neljä vaihetta:
Voitelun suunnittelu — nykytila-arvioon (CSA) perustuva simulaatio ja strateginen suunnitelma, joka tavoittelee maksimaalista suorituskykyä ja pitkää öljyn elinikää; öljynvaihtopäätökset perustuvat dataan, eivät kiinteisiin aikatauluihin
Seuranta — yhdistämällä säännöllinen öljyanalyysi ja reaaliaikainen kunnonvalvonta jatkuvan näkyvyyden ylläpitämiseksi näytteenottoväliaikojen välillä
Nesteiden optimointi — analyysin tulosten hyödyntäminen voitelun optimointiin: suodatus, nesteiden täydennykset, lisäaineiden palautus ja kuntopohjainen öljynvaihtopäätös, joka pidentää öljyn käyttöikää ja parantaa suorituskykyä
Raportointi — strukturoitu data sekä laboratorio- ja öljytiedon hallinta keskitetysti mahdollistavat Health Score -laskennan, trendivertailun ja ESG-dokumentoinnin
Tämä on Fluid Eye® -elinkaarimallin perusta — yksi ratkaisu hallitsee teollisten nesteiden koko elinkaaren kestävästi, kustannustehokkaasti ja suorituskykyä maksimoiden.
Kun öljyanalyysihavainnot ohjautuvat suoraan optimointitoimenpiteisiin ja strukturoituun raportointiin, tuloksena ei ole pelkästään vältetyt vikaantumiset — vaan jatkuvasti kehittyvä voiteluohjelma, joka alentaa kokonaiskustannuksia ja tukee Net Zero -tavoitteita öljyn käyttöiän pidentämisen ja jätteen vähentämisen kautta.
