Muuntajaöljyn analyysi
Muuntajaöljy ei voitele - se eristää ja jäähdyttää. Ja se kertoo muuntajan sisäisestä kunnosta enemmän kuin mikään muu.
Miksi muuntajaöljyn analyysi on tärkeä?

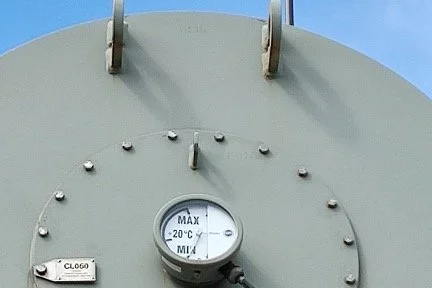

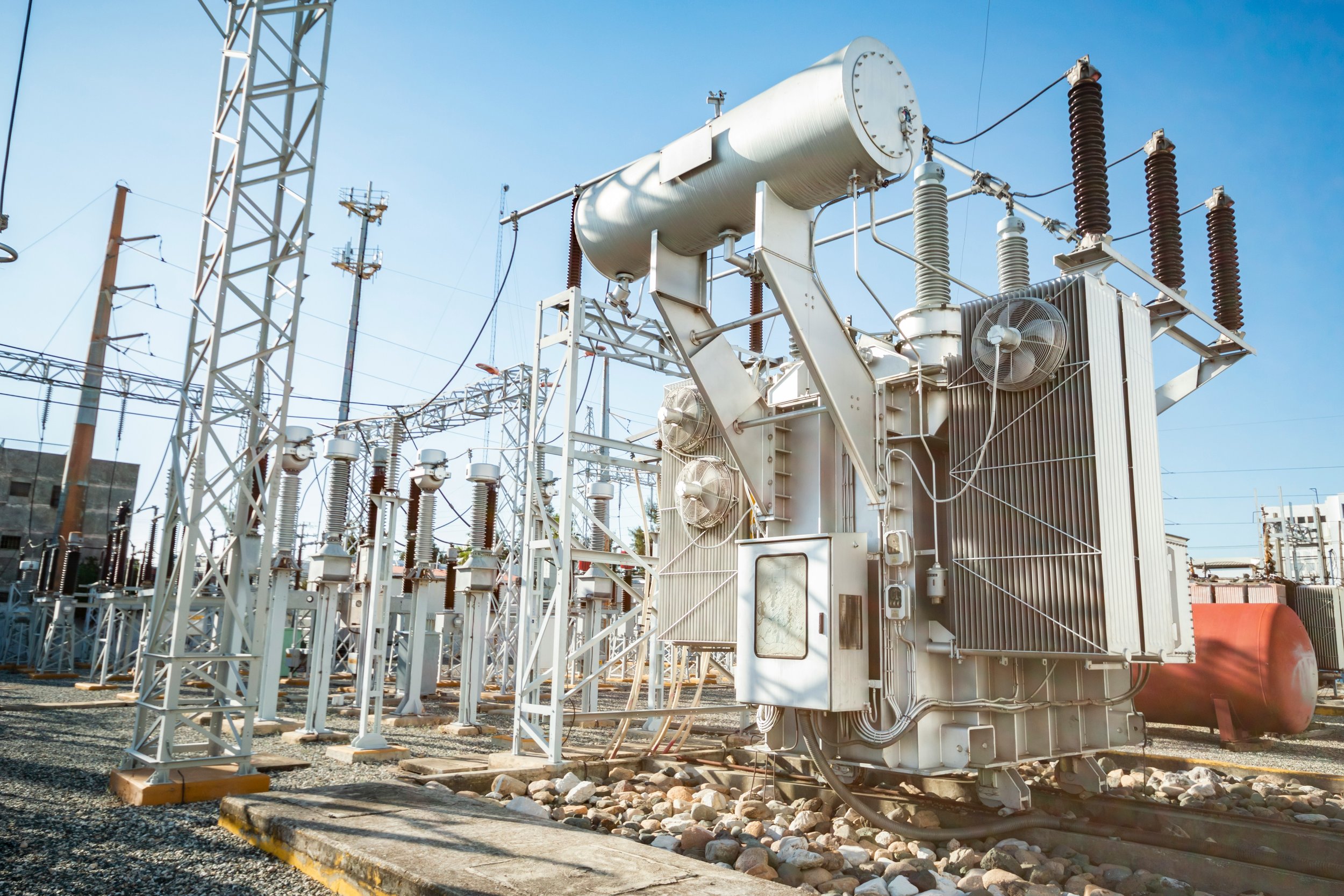

Muuntaja on sähköverkon ja teollisuuden kriittisimpiä yksittäisiä komponentteja. Sen öljyllä on kaksi tehtävää: toimia sähköeristeenä käämitysten välillä ja siirtää lämpöä pois muuntajan ytimestä. Kun öljyn laatu heikkenee tai muuntajassa kehittyy vika, öljy on ensimmäinen joka sen rekisteröi — usein kuukausien tai jopa vuosien ennen näkyvää oirehtimista. Säännöllinen muuntajaöljyn analyysi on käytännössä ainoa tapa arvioida muuntajan sisäistä kuntoa ilman laitteen alasajoa tai avaamista.
Muuntaja on poikkeuksellinen kohde kahdesta syystä: ensinnäkin sen vikaantuminen voi tapahtua täysin näkymättömästi ulospäin, toiseksi sen korjaus tai korvaaminen on sekä pitkä että kallis prosessi. Yllättävä muuntajavaurio tarkoittaa usein viikkoja tai kuukausia kestävää tuotantokatkoa.
Öljyanalyysi — erityisesti liuenneiden kaasujen analyysi eli DGA — tunnistaa kehittyvät viat kauan ennen kriittistä pistettä:
Ylikuumeneminen — lämpötilan piikit hajoittavat öljyä ja eristepaperia, tuottaen karakteristisia kaasuja jotka tunnistetaan DGA-analyysillä
Sähköiset purkaukset ja osittaispurkaukset — aiheuttavat öljyssä spesifejä kaasuyhdistelmiä jotka paljastavat purkauksen vakavuuden ja tyypin
Eristepaperin ikääntyminen — fuuraanipitoisuus öljyssä kertoo selluloosaeristeen hajoamisasteesta ja muuntajan jäljellä olevasta käyttöiästä
Vesipitoisuuden kasvu — vesi heikentää öljyn dielektrisiä ominaisuuksia ja kiihdyttää eristepaperin ikääntymistä dramaattisesti
Öljyn hapettuminen — pitkäikäiset muuntajat altistuvat hapettumiselle erityisesti jos öljyjärjestelmä ei ole täysin suljettu
Mitä muuntajaöljyanalyysissa mitataan?
Muuntajaöljyanalyysi eroaa muista voiteluaineanalyyseistä merkittävästi — se mittaa ensisijaisesti sähköisiä ja dielektrisiä ominaisuuksia sekä muuntajan sisäistä tilaa kuvaavia vikakaasuja. Analyysin laajuus vaihtelee muuntajan kriittisyyden, iän ja seurantaohjelman mukaan. Tyypillinen muuntajaöljyanalyysi kattaa:
Sähköiset ja dielektriset ominaisuudet
Läpilyöntijännite — öljyn kyky kestää sähköinen rasitus (heikentynyt arvo on välitön toimenpideindikaattori)
Dielektrinen häviökerroin (tan δ) — kertoo öljyn eristyslaadun kokonaisuutena
Rajapintajännitys — öljyn puhtauden ja hapettumisen herkkä indikaattori
Liuenneiden kaasujen analyysi (DGA)
Vety, metaani, etaani, etyleeni, asetyleeni — kaasuprofiilin koostumus ja suhteet paljastavat vikatyypin (ylikuumeneminen, osittaispurkaus vai valokaari)
Hiilidioksidi ja hiilimonoksidi — eristepaperin hajoamisen indikaattorit
Kaasujen muutosnopeuden seuranta — yhtä tärkeää kuin absoluuttiset pitoisuudet
Öljyn kemiallinen kunto ja ikääntyminen
Vesipitoisuus — kriittinen dielektristen ominaisuuksien kannalta
Kokonaishappoluku (TAN) — hapettumisen eteneminen

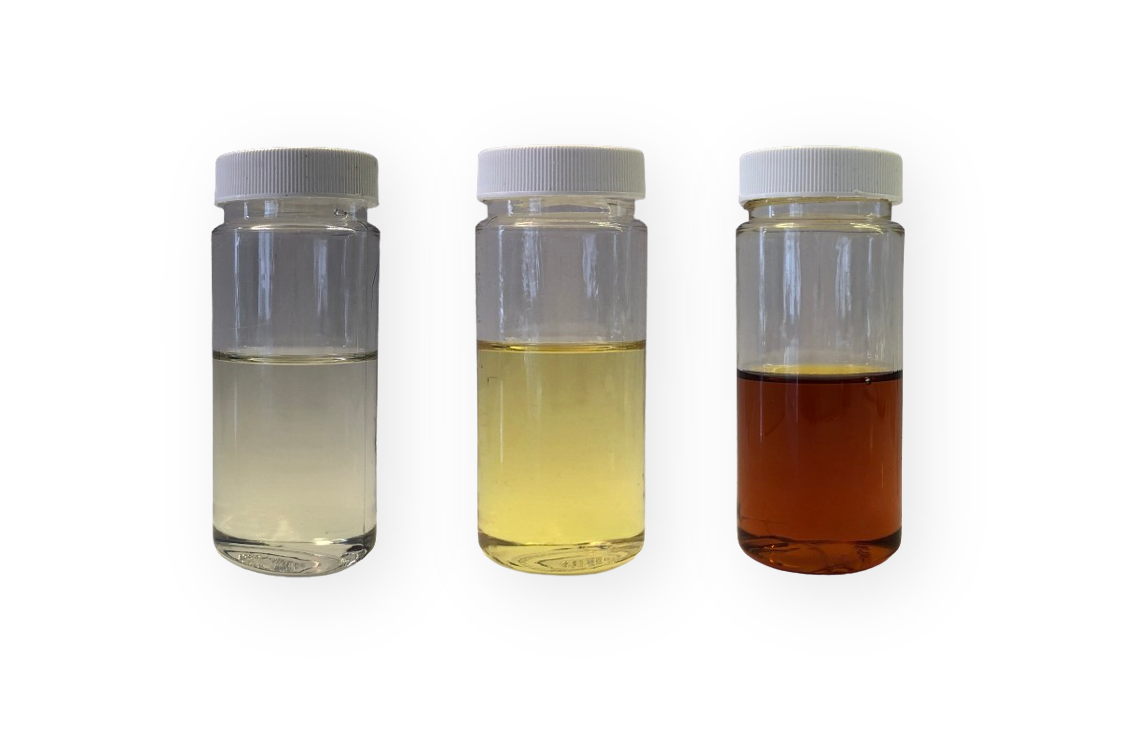

Väri-indeksi ja ulkonäkö
Fuuraanipitoisuus — eristepaperin hajoamisaste ja muuntajan jäljellä oleva käyttöikä
Hapettuminen ja MPC-testi (mudan ja saostumien potentiaali)
Viskositeetti ja tiheys
Puhtaus ja kontaminaatio
Puhtausluokka (ISO 4406)
Hiukkasmäärä ja -jakauma
Alkuaineanalyysi — metallikontaminaatio
Mikroskooppipohjainen puhtauslausunto — enemmän kuin numerot
Muuntajaöljyssä hiukkasten alkuperä on erityisen merkityksellinen tieto — metallipartikkeli voi kertoa sisäisestä mekaanisesta vauriosta, kuitumainen hiukkanen eristepaperin hajoamisesta ja hiilihiukkanen sähköisestä purkauksesta.
Toimitamme aina öljyanalyysin osana mikroskooppipohjaisen puhtauslausunnon, jossa asiantuntija tunnistaa:
Hiukkasten tyypin, muodon ja todennäköisen alkuperän
Onko kyseessä normaali ikääntyminen vai merkki kehittyvästä viasta
Yhdistää löydökset DGA-tuloksiin kokonaiskuvan muodostamiseksi
Tämä on erityisen arvokas tieto ikääntyvillä muuntajilla, joissa useat vaikuttavat tekijät ovat käynnissä samanaikaisesti.
Milloin muuntajaöljyn analyysi kannattaa teettää?
Analyysi on erityisen hyödyllinen seuraavissa tilanteissa:
Määräaikaisohjelma — suosituksena vähintään 1–2 vuoden välein kriittisillä muuntajilla; tärkeimmillä kohteilla useammin
Uuden muuntajan käyttöönotto — baseline-analyysi, johon tulevia tuloksia verrataan
Muuntajan iän karttuessa — yli 20-vuotiaille muuntajille tihennetty seuranta on perusteltua, erityisesti fuuraanianalyysin osalta
Poikkeamatilanteessa — ylikuormitus, salamanisku, voimakas lämpötilan vaihtelu tai epäilty lyhyt virtapiiri
Ennen merkittäviä investointipäätöksiä — muuntajan jäljellä olevan käyttöiän arviointi ennen kallistа korvausinvestointia
Näytteenotto — oikein otettu näyte on puoli analyysiä
Muuntajaöljynäytteenotto poikkeaa muista öljyanalyyseistä — ilman kontaminaatio on erityinen riski, koska pienikin happimäärä vaikuttaa DGA-tuloksiin ja vesipitoisuuteen.
Käytännössä:
Näytteenottokohta: muuntajan alaosan näytteenottoventtiili — ei yläosasta, sillä kaasut nousevat ylös ja näyte ei olisi edustava
Näytemäärä: 0,5–1 litraa riittää kattavaan analyysiin
Väline: kaasutiivis näytepullo tai ruisku — tavallinen avoin pullo ei sovellu DGA-näytteenottoon
Ajoitus: käyvästä muuntajasta normaalin käyttötilanteen aikana; ei heti rasitustilanteen tai poikkeaman jälkeen ellei juuri sitä tutkita
Muuntajaöljynäytteenottoon liittyy erityisvaatimuksia — autamme tarvittaessa oikean näytteenottomenetelmän ja -välineiden valinnassa.
Fluid Eye® — muuntajaöljyn analyysi osaksi digitaalista tiedonhallintaa
Yksittäinen analyysi kertoo tilanteen tänään. Fluid Eye® kertoo, mihin suuntaan mennään.
Kun muuntajaöljyn analyysitulokset liitetään Fluid Eye® -alustaan, saat jokaiselle muuntajalle:
Health Score — välitön näkymä kuntoon ilman raporttien läpikäyntiä
Trendiseuranta — DGA-kaasujen, vesipitoisuuden ja happoluvun kehitys yli ajan; muutosnopeuden seuranta automaattisesti
Automaattiset toimenpidesuositukset — tulokset ohjaavat suoraan oikeaan toimenpiteeseen
Koko muuntajakannan näkymä — yksittäisestä muuntajasta koko verkon tai laitoksen muuntajakantaan
Muuntajien pitkät analyysisyklit ja korkeat korvaamiskustannukset tekevät trendiseurannasta erityisen arvokasta: DGA-kaasujen hidas mutta johdonmukainen kasvu näkyy datassa kauan ennen kuin se näkyy muuntajan käyttäytymisessä.
"Öljyn kunnonhallinta on luotettava tapa varmistaa vakaa ja häiriötön toiminta."
Markus Lehti, Kunnossapitoinsinööri, Keravan Lämpövoima
Haluatko tietää mikä analyysi sopii teidän muuntajillenne?
Muuntajan koko, ikä, kriittisyys ja käyttöympäristö vaikuttavat oleellisesti sopivaan analyysimalliin. Keskustellaan asiantuntijan kanssa.
Öljyanalyysi on osa laajempaa kunnonhallintaa
Öljyanalyysi antaa tietoa öljyn kunnosta ja kulumisesta, mutta todellinen hyöty syntyy, kun analyysidata yhdistetään reaaliaikaiseen kunnonvalvontaan ja voitelun optimointiin.
