Turbiiniöljyn analyysi

Turbiiniöljyllä ei ole varaa pettää - se suojaa yhtä teollisuuden kriittisimmistä laitteista.

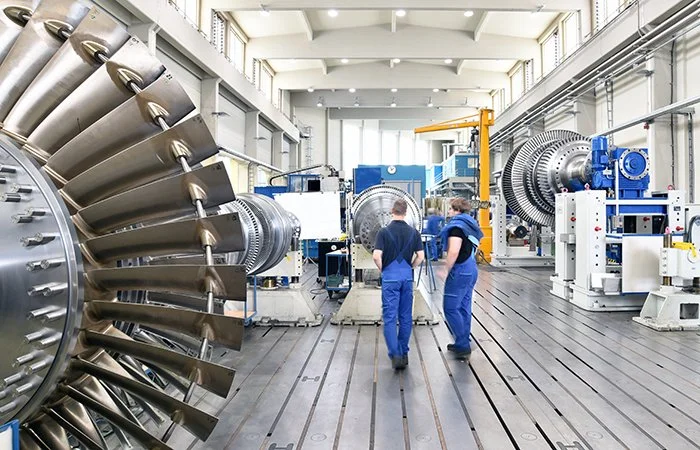

Energiantuotantolaitoksen turbiinin huolto ja huoltohenkilöstö

Miksi turbiiniöljyn analyysi on tärkeä?

Turbiinit ovat energiantuotannon, prosessiteollisuuden ja voimalaitosten sydän. Ne käyvät usein jatkuvasti, pitkiä jaksoja ilman huoltoseisakkia, äärimmäisen korkeissa lämpötiloissa ja paineissa. Turbiiniöljyn tehtävä on samaan aikaan voidella, jäähdyttää ja suojata laakereita, tiivisteitä ja säätöjärjestelmiä. Kun öljyn suorituskyky heikkenee, seuraukset voivat olla mittavat — ja nopeasti etenevät. Ellei parempaa jatkuvaa seurantaa ole käytössä, säännöllinen turbiiniöljyn analyysi on seuraavaksi paras tapa seurata koneikon ja öljyn kunnon kehitystä ilman laitteen alasajoa.

Turbiiniöljy rasittuu erittäin paljon voiteluaineena: se altistuu jatkuvasti korkeille lämpötiloille, ilman ja kosteuden vaikutukselle sekä sähköisille ilmiöille — ja silti se kestää moitteettomasti toimivana vuosikymmeniä hyvällä ylläpidolla, joskus pidempään.

Turbiiniöljyn seurannassa on kriittistä puuttua alkaviin poikkeaviin kehityskulkuihin ajoissa. Tyypilliset ongelmat joihin analyysi antaa varoituksen ajoissa:

  • Hapettuminen ja vanhentuminen — öljy hapettuu ja vanhentuu ilmakontaktissa korkeissa lämpötiloissa, jolloin öljyyn muodostuu vanhentumistuotteita mm. liukenemattomia hartseja ja sakka-aineita, jotka aiheuttavat vaurioita tukkimalla voitelukanavia ja suodattimia jne.

  • Vesivuodot — höyryturbiinikohteissa höyryn tiivistyminen ja jäähdyttimien vuodot öljyjärjestelmään ovat jatkuvia riskejä. Vesi on ennen kaikkea huono voiteluaine, mutta se jo pieninä pitoisuuksina edistää korroosiota ja lyhentää öljyn käyttöikää dramaattisesti.

  • Ilmankupliminen ja vaahtoaminen — heikentää öljykalvon kantavuutta laakereissa ja aiheuttaa toimintahäiriöitä pumpuissa.

  • Laakerivauriot — esim. raudan, kuparin ja kromipitoisuuden nousu öljyssä merkitsee laakerien tai muiden liukupintojen kulumista.

  • Lisäaineiden kuluminen — antioksidantit, ruosteenestolisäaineet ja vedenliukoisuutta parantavat lisäaineet saattavat kulua käytössä..

Erityisesti höyryturbiineissa, kaasuturbiineissa ja vesivoimalaitoksissa öljynvaihto on kallis ja mittava operaatio —turbiiniöljyn kunnon ylläpito on kustannustehokas tapa vähentää vaivaa ja kuluja.

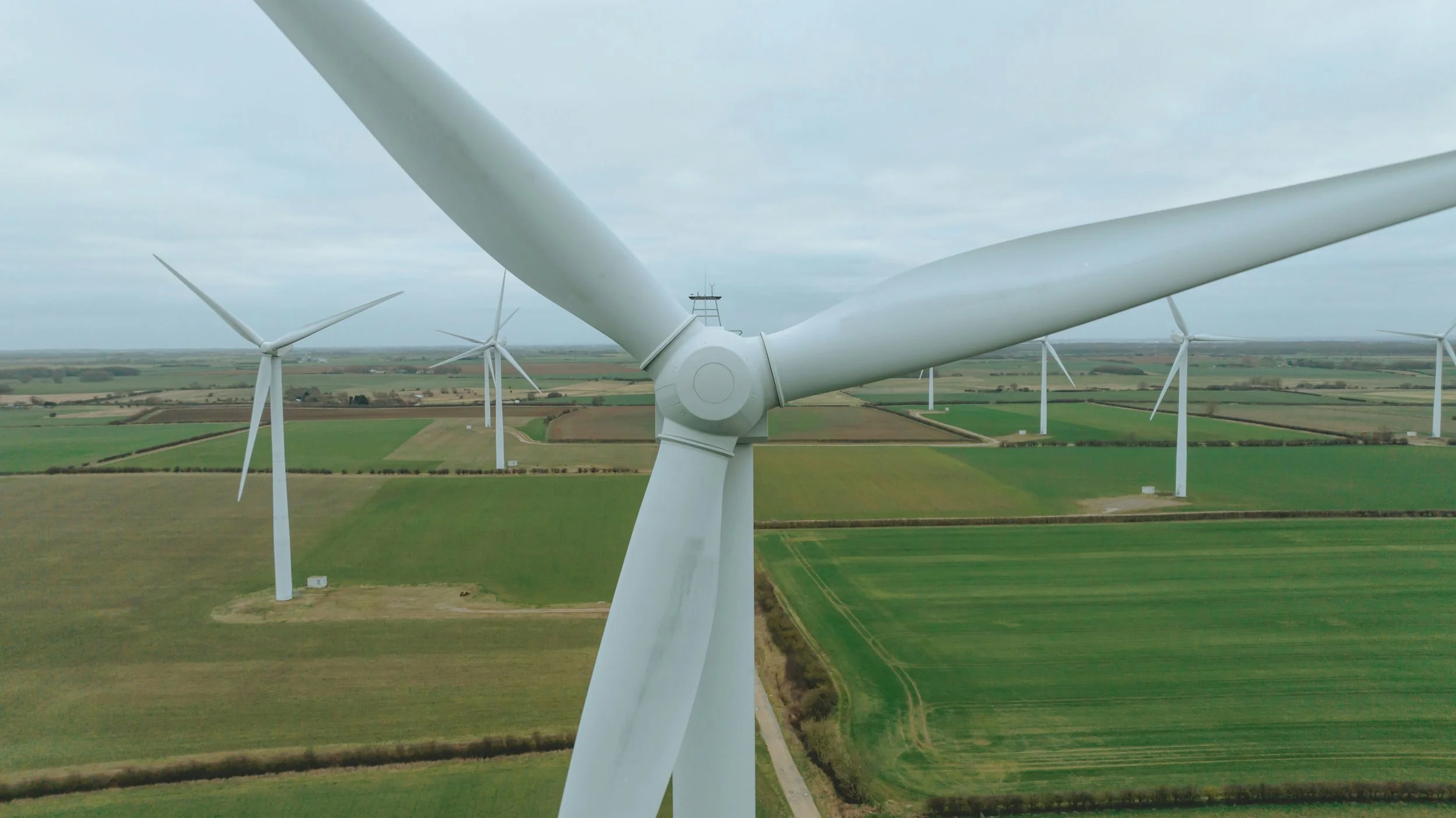

Tuulivoimaturbiineita tuulipuistossa

Mitä turbiiniöljyanalyysissa mitataan?

Analyysin laajuus vaihtelee tarpeen ja järjestelmän kriittisyyden mukaan. Tyypillinen hydrauliikkaöljyn analyysi kattaa:

Öljyn kemiallinen kunto

Viskositeetti (+40 °C ja +100 °C)

Viskositeetti-indeksi

Happoluku (TAN)

Hapettuminen (FTIR)

Antioksidanttipitoisuus

Ilman erotuskyky

Puhtaus ja kontaminaatio

Puhtausluokka (ISO 4406)

Hiukkasmäärä ja -jakauma

Puhtausanalyysi - hiukkasten tyypit

Vesipitoisuus

Järjestelmän kuluminen

Kulumismetallipitoisuudet (rauta, kupari, hopea jne.)

Ferromagneettisten hiukkasten kokonaismäärä

Puhtausanalyysi - hiukkasten muoto ja väri

Erikoislaajaan turbiiniöljyanalyysiin voidaan tarvita noin 2 000 ml näyte — tämä kannattaa huomioida näytteenoton suunnittelussa.

Suorituskyky

Ilman erottuminen ja vaahtoamistendenssi

Vedenerotuskyky

Foaming (seq I – III)

RPVOT

Mikroskooppipohjainen puhtauslausunto — enemmän kuin numerot

Turbiinijärjestelmissä öljyjärjestelmän lakkaantuminen ja öljyn hartsijäämät ovat erityinen haaste automaattiselle hiukkaslaskennalle - vanhentumistuotteet ovat pääsääntöisesti alle 4 mikronin kokoluokassa, jolloin ne eivät näy partikkelilaskureilla.

Toimitamme aina öljyanalyysin osana mikroskooppipohjaisen puhtauslausunnon, koska vain sillä voidaan tunnistaa varmuudella:

  • Hiukkasten tyypin ja alkuperän — metalli, hartsi, kuitumateriaali vai ulkoinen kontaminaatio

  • Onko kyseessä normaalin käytön jäämä vai merkki järjestelmän ongelmasta

  • Vanhentumisen ja hartsiintumisen (lakkaantumisen) kehitysvaihe

Turbiinijärjestelmissä tämä tieto on erityisen arvokas: hartsiintuminen ja lakkaantuminen voi edetä pitkään ilman selkeitä merkkejä ennen kuin se aiheuttaa käyttöhäiriöitä säätöjärjestelmässä tai suoraan laakerivaurion.

Milloin turbiiniöljyn analyysi kannattaa teettää?

Analyysi on erityisen hyödyllinen seuraavissa tilanteissa:

  • Systemaattinen seurantaohjelma — turbiineille suositellaan säännöllistä analysointia käyttötuntien tai kalenteripohjaisen ohjelman mukaan; kriittisillä kohteilla useammin

  • Ennen suunniteltua huoltoseisakkia — analyysin pohjalta voidaan kunnossapitoresurssit kohdistaa kriittisiin pisteisiin

  • Öljynvaihdon jälkeen — varmistetaan uuden öljyn laatu ja asetetaan referenssi tulevia analyyseja varten

  • Poikkeamatilanteessa — epätavallinen lämpötila, tärinä, painehäviö tai öljyn värin ja hajun muutos; analyysi selvittää juurisyyn

  • Öljyn kunnossapitotarpeen selvitys — jos kunnossapidon resurssit ovat tiukassa, voiteluöljyjen turhia vaihtoja kannattaa vähentää ja tehdä vain tarvittaessa kuntoa ylläpitäviä toimenpiteitä

Näytteenotto — oikein otettu näyte on puoli analyysiä

Turbiinijärjestelmissä näyte otetaan aina käytön aikana lämpimästä järjestelmästä — pysäytetystä tai jäähtyvästä turbiinista otettu näyte ei edusta käyttöolosuhteiden mukaista öljyn tilaa.

Käytännössä:

  • Näytteenottokohta: paineistettu linja ennen linjasuodatusta tai dedikoitu näytteenottoventtiili ennen paluusuodatinta

  • Näytemäärä: 200–300 ml perusanalyysiin; erikoislaajaan turbiinianalyysiin noin 2 000 ml

  • Väline: puhdas näytepullo ja suljettu näytteenottoventtiili tai imupumppu

Näytteenottopaikka: ota näyte aina samasta kohdasta ja samalla menetelmällä — trendiseuranta menettää arvonsa jos näytteenottotapa vaihtelee

Fluid Eye® — turbiiniöljyn analyysi osaksi digitaalista tiedonhallintaa

Yksittäinen analyysi kertoo tilanteen tänään. Fluid Eye® kertoo, mihin suuntaan mennään.

Kun turbiiniöljyn analyysitulokset liitetään Fluid Eye® -alustaan, saat jokaiselle turbiinille ja öljyjärjestelmälle:

  • Health Score — välitön näkymä kuntoon ilman raporttien läpikäyntiä

  • Trendiseuranta — happoluvun, antioksidanttipitoisuuden ja kulumismetallien kehitys yli ajan

  • Automaattiset toimenpidesuositukset — tulokset ohjaavat suoraan oikeaan toimenpiteeseen

  • Koko laitoskannan näkymä — kaikki turbiinit ja kriittiset kohteet samassa näkymässä, kone- tai laitostasolta konsernitasolle

Turbiinikohteiden pitkät öljynvaihtosyklit ja korkeat seisokkikustannukset tekevät trendiseurannasta erityisen arvokasta: muutos näkyy datassa kauan ennen kuin se näkyy laitteessa.

"Öljyn kunnonhallinta on luotettava tapa varmistaa vakaa ja häiriötön toiminta."
Markus Lehti, Kunnossapitoinsinööri, Keravan Lämpövoima

Haluatko tietää mikä analyysi sopii teidän turbiinijärjestelmällenne?

Turbiinikohteiden tarpeet vaihtelevat merkittävästi — höyryturbiini, kaasuturbiini ja vesivoima ovat kaikki omanlaisensa ympäristöt. Keskustellaan asiantuntijan kanssa ja valitaan teille sopiva analyysimalli.

Öljyanalyysi on osa laajempaa kunnonhallintaa

Öljyanalyysi antaa tietoa öljyn kunnosta ja kulumisesta, mutta todellinen hyöty syntyy, kun analyysidata yhdistetään reaaliaikaiseen kunnonvalvontaan ja voitelun optimointiin.
